首页 > 产品与方案 > 智格数控切割系统智格数控切割系统

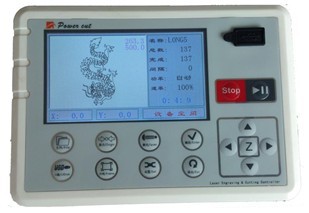

  • 非金属系统
  • 专业型
  • 激光型





1、 采用32位ARM和FPGA为控制核心,具备高速数据处理能力以及实时运动控制功能;系统工作稳定可靠。
2、 支持U盘读写加工文件;U盘设置设备参数及U盘升级最新程序。
3、 板载128MB内存。可脱离PC机独立运行,便于用户大批量雕刻/切割生产。
4、 集成了USB2.0、100M以太网、串口等接口与PC机进行数据交换。
5、 基于尺寸的控制算法,与设备无关性设计,使该系统更通用。
6、 4.3寸TFT真彩液晶显示屏,加工图形、加工信息一目了然;可定制触摸屏。
7、 支持断点继续功能,以保证加工过程断电后可继续加工。
8、 可实现送料或平台升降控制
9、 支持双激光控制,功率单独可调。且可控制多种激光器。
10、可以分层输出数据,对每层可以单独定义输出功率、输出速度、激光方式(切割、雕刻、坡度雕刻等),并对每层的定义参数自动保存;
11、支持有线、无线手柄控制器,便于裁床机器的操作。
12、嵌入式排版,节约物料损耗,提高经济效益。
13、先进的运动控制算法,机器运行更平稳,动作更流畅。
14、Z轴自动送料或智能送料功能。
15、自动连续切割功能。
16、双头互移功能,生产效率更高。

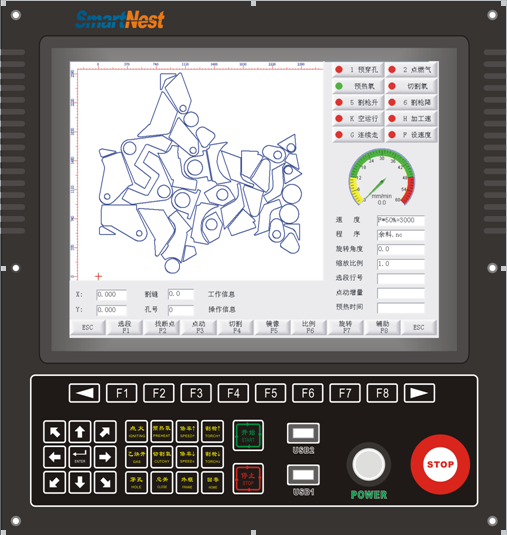

一、系统概况

  ZG-1200/1500-XPE数控系统是本公司自主研发的一款专业型火焰/等离子/激光切割控制系统,该产品采用XPE嵌入式操作系统,工控机结构,系统功能强大,运行稳定,操作简单,容易上手,适用于火焰/等离子/激光切割等加工行业。




二、主要功能

  1、采用XPE嵌入式操作系统,具有稳固的数据安全措施和一键系统快速恢复,保证系统稳定运行。

  2、多种语言版本一键切换。

  3、零件图形显示、缩放、旋转、镜像、阵列功能。

  4、断电断点记忆功能:即使切割中突然断电,上电后即可准确、迅速找到断点,恢复切割。

  5、钢板矫正功能:即使钢板斜置,亦可进行矫正切割,有效利用板材。

  6、动态调速功能:在切割过程中,可以实时进行调速。对于激光加工模式,速度变化时,出光能量自

     动调整。

  7、沿轨迹后退、前进、停止功能。

  8、控制系统动态割缝补偿,割缝补偿动态削平防干涉处理。

  9、多级预热、穿孔功能:时间随时调节且可记忆。

  10、支持火焰、等离子、激光三种切割模式。

  11、支持自动套料,自动设置引线,数控系统与自动套料一键切换,实现无缝对接。

  12、支持多种文件格式,plt、dxf、NC、ai等。

  13、等离子模式下拐角提前关闭调高、终点提前断弧设置。

  14、弧压、撞枪实时检测。

  15、反向间隙补偿,机器装配误差在一定程度上能通过软件补偿。

  16、支持I/O自定义功能。

  17、诊断功能。外部I/O接口可以通过诊断界面进行诊断,方便售后维护。

三、系统特色

   1、嵌入式工控主机:2GDDR2内存,4G固态电子硬盘,1.8G处理器,15(12)寸高亮度工业液晶屏,15(12)寸电阻触摸屏,支持鼠标、键盘和触屏控制。

   2、可靠性强,具有防范等离子强干扰等能力。

   3、外部接口:USB2.0、RS232、100M网络接口。

   4、机箱:全铝合金结构,防电磁辐射、抗干扰、防静电 。

   5、系统提供16路光电隔离输入,16路光电隔离输出。

   6、联动轴数:2轴,可以扩展为4轴。

   7、采用U盘读取程序和及时软件升级。

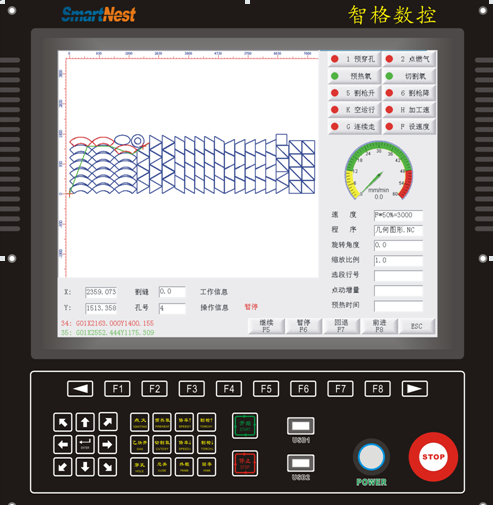

一、系统概况

  ZG-1500-XPE(激光版)数控系统是本公司自主研发的一款专门的激光切割控制系统,该产品采用XPE嵌入式操作系统,工控机结构,系统功  能强大,运动控制精度高(0.001mm),运行速度快(120m/min),操作简单,容易上手,适用于YAG、光纤、二氧化碳激光切割加工行业。




二、主要功能

  1.采用XPE嵌入式操作系统,具有稳固的数据安全措施和一键系统快速恢复,保证系统稳定运行。

  2.多种语言版本一键切换。

  3.零件图形显示、缩放、旋转、镜像、阵列功能。

  4.断电断点记忆功能:即使切割中突然断电,上电后即可准确、迅速找到断点,恢复切割。

  5.钢板矫正功能:即使钢板斜置,亦可进行矫正切割,有效利用板材。

  6.动态调速功能:在切割过程中,可以实时进行调速。

  7.沿轨迹后退、前进、停止功能。

  8.控制系统动态割缝补偿,割缝补偿动态削平防干涉处理。

  9.支持两路吹气控制。

  10.支持撞枪保护检测、气压保护检测、水保护检测,确保机器安全运行。

  11.支持自动套料,自动设置引线,数控系统与自动套料一键切换,实现无缝对接。

  12.支持plt、dxf、NC、ai等文件格式。

  13.支持遥控功能。可以远距离控制机床运动。

  14.能量自动跟随功能:切割加速(减速)时出光能量自动调节。可以有效避免拐角过烧问题。

  15.反向间隙补偿,机器反向间隙在一定程度上能通过软件补偿。

  16.支持I/O自定义功能。

  17.诊断功能。外部I/O接口可以通过诊断界面进行诊断,方便售后维护。

  18.支持三种激光控制方式:I/O方式、PWM波方式、模拟信号方式。

  19.支持两种随动控制方式:I/O方式、Z轴控制方式。

  20.支持外接三色灯控制。

  21.加工时间、切割长度、穿孔次数预估功能。

三、系统特色

   1、嵌入式工控主机:2GDDR2内存,4G固态电子硬盘,1.8G处理器,15(12)寸高亮度工业液晶屏,15(12)寸电阻触摸屏,支持鼠标、键盘和触屏控制。

   2、可靠性强,具有防范等离子强干扰等能力。

   3、外部接口:USB2.0、RS232、100M网络接口。

   4、机箱:全铝合金结构,防电磁辐射、抗干扰、防静电 。

   5、系统提供16路光电隔离输入,16路光电隔离输出。

   6、联动轴数:2轴,可以扩展为4轴。

   7、采用U盘读取程序和及时软件升级。
